تفاوت وکیوم فرمینگ با تزریق پلاستیک و بررسی مقرونبهصرفه بودن آنها
در صنعت پلاستیککاری، انتخاب روش تولید مناسب میتواند تاثیر مستقیم بر هزینه، کیفیت و زمان تولید داشته باشد. دو روش بسیار پرکاربرد در تولید قطعات پلاستیکی عبارتند از:
1. وکیوم فرمینگ (Vacuum Forming)
2. تزریق پلاستیک (Injection Molding)
هر یک از این روشها مزایا و محدودیتهای خود را دارند و برای کاربردهای خاصی مناسبتر هستند. در این مقاله به بررسی دقیق تفاوتها، مزایا و معایب و تحلیل اقتصادی آنها میپردازیم.
تعریف وکیوم فرمینگ و تزریق پلاستیک
وکیوم فرمینگ
وکیوم فرمینگ یک فرآیند گرمادهی و کشیدن ورقهای ترموپلاستیک روی قالب است. در این روش، ورق پلاستیکی نرم شده با گرما روی قالب قرار میگیرد و با ایجاد خلأ (وکیوم) شکل قالب را به خود میگیرد.
سپس بعد از خنک شدن، قطعه آماده برش و استفاده میشود.
ویژگیهای اصلی وکیوم فرمینگ:
مناسب قطعات بزرگ و متوسط
قالب ساده و ارزان
سرعت تولید سریع برای سریهای کوچک و متوسط
تزریق پلاستیک
تزریق پلاستیک فرآیندی است که در آن پلاستیک ذوب شده تحت فشار زیاد داخل قالب تزریق میشود. بعد از پر شدن قالب و خنک شدن، قطعه شکل نهایی پیدا میکند و از قالب خارج میشود.
ویژگیهای اصلی تزریق پلاستیک:
مناسب تولید انبوه و سریهای بزرگ
قالبهای پیچیده و دقیق
توانایی تولید جزئیات بسیار ریز و قطعات توخالی یا چندقسمتی
فرآیند مرحله به مرحله
وکیوم فرمینگ
انتخاب ورق ترموپلاستیک و ضخامت مناسب
گرم کردن ورق تا حالت نرم و انعطافپذیر
کشیدن ورق روی قالب و ایجاد خلأ
خنک کردن و تثبیت شکل
برش و اصلاح نهایی
تزریق پلاستیک
ذوب پلاستیک در سیلندر حرارتی
تزریق پلاستیک مذاب تحت فشار بالا در قالب
خنک کردن قالب و سفت شدن قطعه

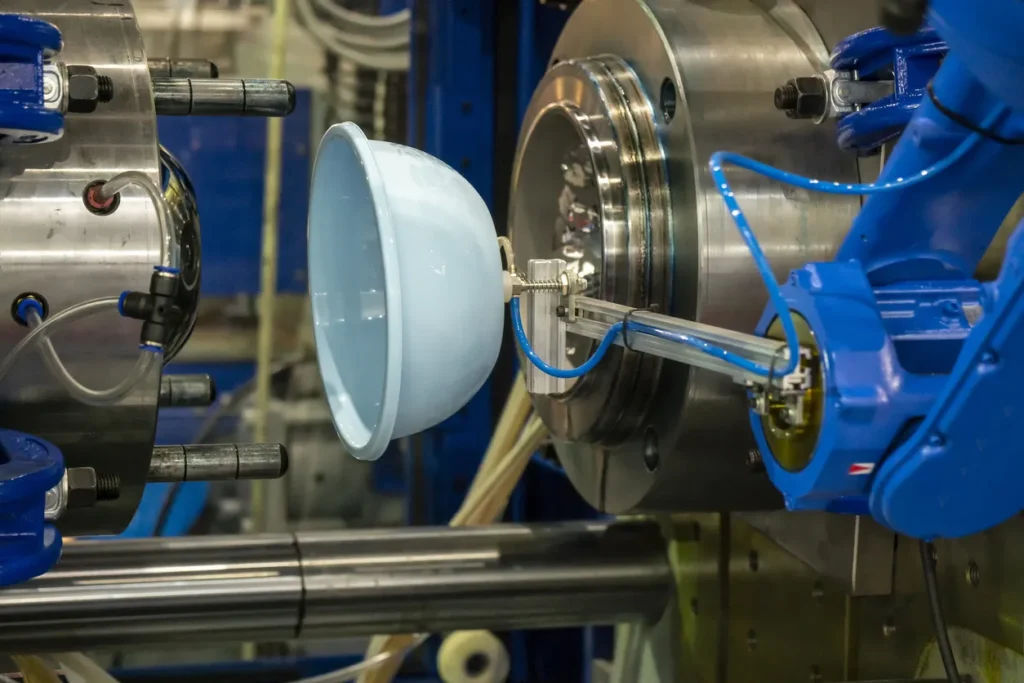

خارج کردن قطعه از قالب و آمادهسازی برای بستهبندی یا پردازش ثانویه
مقایسه تفاوتهای کلیدی
| ویژگی | وکیوم فرمینگ | تزریق پلاستیک |
|---|---|---|
| هزینه قالب | پایین و ساده | بسیار بالا و پیچیده |
| سرعت تولید | سریع برای سری کوچک و متوسط | سریع برای سری بزرگ، کند برای نمونه اولیه |
| جزئیات قطعه | محدود | عالی و دقیق |
| ضخامت یکنواخت | متوسط، ناپایدار در قطعات عمیق | بسیار یکنواخت |
| اندازه قطعه | مناسب قطعات بزرگ | محدود به اندازه قالب |
| مواد مصرفی | فقط ترموپلاستیکها | ترموپلاستیکها و برخی ترموستها |
| نیاز به ابزار کمکی | گاهی پلاگ یا فشار هوا | نیاز به سیستم تزریق و قالب دقیق |
مزایا و معایب هر روش
مزایای وکیوم فرمینگ
هزینه پایین برای تولید نمونه اولیه و سریهای کوتاه
امکان تولید قطعات بزرگ با هزینه مناسب
قالبها سریع و ارزان ساخته میشوند
فرآیند ساده و کمنیروی کار
معایب وکیوم فرمینگ
مناسب قطعات پیچیده یا با جزئیات ریز نیست
ضخامت قطعه ممکن است یکنواخت نباشد
محدود به ترموپلاستیکها
مزایای تزریق پلاستیک
مناسب تولید انبوه با کیفیت بالا
جزئیات پیچیده و دقیق قابل تولید است
ضخامت یکنواخت و مقاوم
قابلیت تولید قطعات چندقسمتی و توخالی
معایب تزریق پلاستیک
هزینه قالب بسیار بالا
زمان ساخت قالب طولانی است
هزینه تولید برای سری کوچک اقتصادی نیست
بررسی اقتصادی و مقرونبهصرفه بودن
وکیوم فرمینگ مقرونبهصرفه است اگر:
تعداد تولید محدود یا متوسط باشد
اندازه قطعه بزرگ باشد
نمونه اولیه یا پروتوتایپ نیاز باشد
قالب ارزان و تغییرپذیر بخواهیم
تزریق پلاستیک مقرونبهصرفه است اگر:
تولید انبوه باشد (هزاران تا میلیونها قطعه)
جزئیات و دقت بالا نیاز باشد
قطعات توخالی یا چندقسمتی تولید شود
جمعبندی اقتصادی:
برای تولید سری کوچک تا متوسط و قطعات بزرگ، وکیوم فرمینگ بسیار مقرونبهصرفهتر است.
برای تولید سری انبوه یا قطعات با جزئیات پیچیده، تزریق پلاستیک اقتصادیتر است، حتی با وجود هزینه قالب بالاتر.
مثال عملی
بستهبندی لوازم الکترونیکی کوچک:
وکیوم فرمینگ: مناسب تا ۵۰۰۰ قطعه، هزینه پایین و سریع
تزریق پلاستیک: مقرونبهصرفه فقط اگر تعداد >50,000 قطعه باشد
داشبورد خودرو:
وکیوم فرمینگ: تولید نمونه اولیه، قطعات بزرگ
تزریق پلاستیک: تولید سری نهایی با جزئیات و ضخامت یکنواخت
سینی ابزار پزشکی:
وکیوم فرمینگ: سری کوتاه و قابل تغییر سریع
تزریق پلاستیک: تولید انبوه با دقت بالا
نتیجهگیری
وکیوم فرمینگ: سریع، ساده، ارزان برای قطعات بزرگ و سری کوچک تا متوسط، محدود به جزئیات ساده و ترموپلاستیکها.
تزریق پلاستیک: دقیق، مقاوم و مناسب تولید انبوه، هزینه قالب بالا و مناسب قطعات پیچیده و توخالی.
قاعده کلی اقتصادی:
اگر حجم تولید کم یا متوسط باشد، وکیوم فرمینگ به صرفهتر است.
اگر تولید انبوه و جزئیات دقیق لازم باشد، تزریق پلاستیک به صرفهتر است.
تحلیل اقتصادی و فنی عمیق
هزینههای اولیه
وکیوم فرمینگ:
قالبها ساده و ارزان هستند (اغلب از MDF، آلومینیوم سبک یا پلاستیک ساخته میشوند).
هزینه ساخت قالب برای نمونه اولیه یا تولید محدود معمولاً چند صد تا چند هزار دلار است.
تزریق پلاستیک:
قالبها پیچیده و گران هستند (معمولاً فولاد سخت).
هزینه قالب برای یک قطعه متوسط میتواند ۱۰ تا ۵۰ هزار دلار یا حتی بیشتر باشد.
زمان ساخت قالب طولانی است (هفتهها تا ماهها).
هزینههای تولید
وکیوم فرمینگ: هزینه مواد اولیه و انرژی پایین است، سرعت تولید مناسب برای سری کوچک تا متوسط، اما برای تعداد خیلی زیاد هزینه واحد بالا میرود.
تزریق پلاستیک: هزینه مواد مشابه است، اما هزینه نیروی کار و انرژی به ازای هر قطعه بسیار کمتر در تولید انبوه میشود.
نقطه سر به سر اقتصادی
تولید کمتر از ۵۰۰۰–۱۰,000 قطعه: وکیوم فرمینگ مقرونبهصرفهتر است.
تولید بیش از ۵۰,000 قطعه: تزریق پلاستیک اقتصادیتر میشود.
نکات تصمیمگیری برای انتخاب روش مناسب
حجم تولید:
سری کوچک یا پروتوتایپ → وکیوم فرمینگ
سری انبوه → تزریق پلاستیک
جزئیات و دقت قطعه:
قطعات بزرگ با جزئیات ساده → وکیوم فرمینگ
قطعات کوچک با جزئیات پیچیده → تزریق پلاستیک
زمان تولید:
سریع و قابل تغییر → وکیوم فرمینگ
نیاز به تولید با ثبات و دقیق → تزریق پلاستیک
هزینه قالب:
محدودیت بودجه → وکیوم فرمینگ
بودجه بالا و تولید بلندمدت → تزریق پلاستیک
مواد مصرفی:
فقط ترموپلاستیکها → وکیوم فرمینگ
ترموپلاستیکها و برخی ترموستها → تزریق پلاستیک
کاربردهای عملی وکیوم فرمینگ و تزریق پلاستیک
| صنعت | وکیوم فرمینگ | تزریق پلاستیک |
|---|---|---|
| خودروسازی | داشبورد نمونه، پانلهای داخلی، پروتوتایپ | تولید انبوه داشبورد، قطعات تریم، سپر، قطعات توخالی |
| بستهبندی | بستهبندی مواد غذایی، جعبه شفاف | بستهبندی دقیق و چندقطعهای، قالب پیچیده |
| پزشکی | سینی ابزار، جعبه آزمایشگاهی | قطعات توخالی ابزار پزشکی، سرنگ و تجهیزات دقیق |
| تبلیغات و نمایشگاه | استندهای نمایشگاهی، قاب محصول | تولید انبوه لوازم تبلیغاتی دقیق |
| حمل و نقل و هوافضا | پانلهای سبک، قطعات نمونه | قطعات دقیق و مقاوم کابین، پنلها و کاورها |
مزایا و محدودیتها به صورت خلاصه
وکیوم فرمینگ
مزایا:
هزینه قالب پایین
تولید سریع نمونه اولیه
انعطاف در تغییر قالب
مناسب قطعات بزرگ
محدودیتها:
جزئیات محدود
ضخامت نابرابر در قطعات عمیق
مناسب فقط ترموپلاستیکها
تزریق پلاستیک
مزایا:
تولید انبوه با کیفیت بالا
جزئیات بسیار دقیق
ضخامت یکنواخت و مقاوم
امکان تولید قطعات توخالی و چندقسمتی
محدودیتها:
هزینه قالب بالا
زمان ساخت قالب طولانی
تولید سری کوچک مقرونبهصرفه نیست
جمعبندی نهایی
وکیوم فرمینگ و تزریق پلاستیک هر دو پرکاربرد هستند اما کاربرد آنها کاملاً متفاوت است. انتخاب روش به عوامل زیر بستگی دارد:
حجم تولید
اندازه و پیچیدگی قطعه
هزینه و زمان تولید
نوع ماده مورد استفاده
قاعده کلی:
تولید نمونه، قطعات بزرگ، سری کوچک → وکیوم فرمینگ
تولید انبوه، قطعات پیچیده، جزئیات دقیق → تزریق پلاستیک
این تحلیل میتواند به مهندسان طراحی محصول، تولیدکنندگان قطعات پلاستیکی و مدیران صنعتی کمک کند تا تصمیم اقتصادی و فنی درست بگیرند و بهترین روش تولید را انتخاب کنند.
تحلیل استراتژیک انتخاب بین وکیوم فرمینگ و تزریق پلاستیک
در صنعت پلاستیک، انتخاب روش تولید صرفاً یک مسئله فنی نیست، بلکه یک تصمیم استراتژیک اقتصادی و بازاریابی هم هست. عوامل مهم عبارتند از:
1. حجم و زمان تولید
سری کوتاه یا نمونه اولیه: وکیوم فرمینگ با قالبهای ارزان و قابلیت تغییر سریع، گزینه مناسب است.
تولید انبوه یا قراردادهای بلندمدت: تزریق پلاستیک با هزینه اولیه بالای قالب ولی هزینه تولید پایینتر به ازای هر قطعه، اقتصادیتر است.
2. پیچیدگی طراحی
قطعات با جزئیات ساده و اشکال بزرگ → وکیوم فرمینگ
قطعات با جزئیات ریز، فرم پیچیده، و قابلیت توخالی بودن → تزریق پلاستیک
3. هزینه و بودجه
محدودیت بودجه اولیه → وکیوم فرمینگ
بودجه کافی برای تولید انبوه و قالبهای فولادی دقیق → تزریق پلاستیک
4. مواد مصرفی
فقط ترموپلاستیکهای استاندارد → وکیوم فرمینگ
ترموپلاستیک پیشرفته یا برخی ترموستها → تزریق پلاستیک
5. انعطاف در تغییر طراحی
تغییر قالب در وکیوم فرمینگ سریع و ارزان است، برای پروتوتایپ و نمونه اولیه عالی است.
در تزریق پلاستیک تغییر قالب هزینهبر و زمانبر است، بنابراین مناسب تولید پایدار بلندمدت است.
ترکیب روشها برای بهینهسازی تولید
در بعضی صنایع، استفاده همزمان از هر دو روش مزیت دارد:
پروتوتایپ با وکیوم فرمینگ + تولید انبوه با تزریق پلاستیک:
ابتدا نمونه اولیه با وکیوم فرمینگ ساخته میشود تا طراحی قطعه بررسی شود.
پس از تایید، قالب تزریق پلاستیک ساخته شده و تولید انبوه آغاز میشود.
Twin-sheet وکیوم فرمینگ برای قطعات توخالی + تزریق پلاستیک برای جزئیات پیچیده:
قطعات بزرگ و توخالی با Twin-sheet فرمدهی میشوند.
قسمتهای دقیق یا ریز قطعه با تزریق پلاستیک تولید شده و سپس مونتاژ میشوند.
این استراتژی باعث کاهش هزینه اولیه و افزایش انعطافپذیری تولید میشود.
نکات عملی برای تصمیمگیری صنعتی
همیشه تحلیل هزینه کل چرخه تولید (Total Cost of Production) انجام شود:
هزینه قالب + مواد + انرژی + نیروی کار + زمان تولید
بررسی سرعت تولید به ازای تعداد قطعات:
وکیوم فرمینگ برای ۱۰۰۰–۵۰۰۰ قطعه اقتصادی است.
تزریق پلاستیک برای >50,000 قطعه مقرونبهصرفه است.
توجه به قابلیت تغییر طراحی و نمونه اولیه:
وکیوم فرمینگ بهترین گزینه برای تست سریع طرح و اصلاح قالب.
بررسی کیفیت موردنیاز و جزئیات قطعه:
تزریق پلاستیک برای قطعات با جزئیات ریز، ضخامت یکنواخت و سطح نهایی صاف ضروری است.
نمونههای عملی استراتژیک
داشبورد خودرو:
نمونه اولیه با وکیوم فرمینگ ساخته میشود.
تولید نهایی و انبوه با تزریق پلاستیک انجام میشود.
بستهبندی ابزار پزشکی:
سری محدود با وکیوم فرمینگ (برای بیمارستانها و تست محصول).
تولید انبوه با تزریق پلاستیک برای بازار گسترده.
استندهای تبلیغاتی:
نمونه نمایشگاهی با وکیوم فرمینگ ساخته میشود.
تولید انبوه با تزریق پلاستیک یا ترکیب مواد انجام میشود.
جمعبندی استراتژیک
| معیار | وکیوم فرمینگ | تزریق پلاستیک |
|---|---|---|
| حجم تولید | کم تا متوسط | متوسط تا زیاد |
| هزینه اولیه قالب | پایین | بالا |
| سرعت تولید نمونه | سریع | کند |
| کیفیت جزئیات | متوسط | عالی |
| انعطاف در تغییر طراحی | بالا | محدود |
| اقتصادی برای تولید انبوه | نه | بله |
قاعده کلی تصمیمگیری:
سری کوتاه، نمونه اولیه، قطعات بزرگ و ساده → وکیوم فرمینگ
سری انبوه، قطعات دقیق و کوچک، جزئیات پیچیده → تزریق پلاستیک
در بسیاری از پروژههای صنعتی، ترکیب هر دو روش بهترین راهکار است:
ابتدا وکیوم فرمینگ برای نمونه و تست، سپس تزریق پلاستیک برای تولید انبوه.
نمودار تصمیمگیری برای انتخاب روش تولید
در عمل، مهندسان و مدیران تولید از چند شاخص کلیدی برای انتخاب بین وکیوم فرمینگ و تزریق پلاستیک استفاده میکنند:
حجم تولید (Production Volume)
پیچیدگی جزئیات (Design Complexity)
هزینه قالب (Mold Cost)
سرعت تولید (Production Speed)
انعطاف در تغییر طراحی (Design Flexibility)
این شاخصها معمولاً به شکل یک نمودار مقایسهای چندمحوری یا ماتریس تصمیمگیری نمایش داده میشوند.
تحلیل شاخصها
| شاخص | وکیوم فرمینگ | تزریق پلاستیک |
|---|---|---|
| حجم تولید | کم تا متوسط | متوسط تا زیاد |
| پیچیدگی جزئیات | ساده تا متوسط | پیچیده و دقیق |
| هزینه قالب | پایین (سریع و ارزان) | بالا (فولاد سخت و دقیق) |
| سرعت تولید | سریع برای نمونه و سری کوچک | سریع برای سری بزرگ، کند برای نمونه اولیه |
| انعطاف در تغییر طراحی | بالا | محدود |
| ضخامت یکنواخت | متوسط | عالی |
| امکان تولید قطعات توخالی | محدود | عالی |
| مواد قابل استفاده | ترموپلاستیکهای معمول | ترموپلاستیکها و برخی ترموستها |
استراتژی انتخاب روش تولید بر اساس سناریوهای عملی
سناریو 1: تولید نمونه اولیه داشبورد خودرو
هدف: بررسی طراحی، اصلاح و تست ارگونومی
روش پیشنهادی: وکیوم فرمینگ
دلیل: هزینه قالب پایین، سرعت تولید بالا، امکان تغییر سریع طراحی
سناریو 2: تولید انبوه بستهبندی شکلات
هدف: تولید ۵۰,۰۰۰ بسته با کیفیت بالا و جزئیات دقیق
روش پیشنهادی: تزریق پلاستیک
دلیل: کیفیت سطح بالا، جزئیات دقیق، صرفهجویی در هزینه واحد با تولید انبوه
سناریو 3: تولید سینی ابزار پزشکی
هدف: تولید سری محدود برای تست بازار
روش پیشنهادی: وکیوم فرمینگ
دلیل: هزینه اولیه پایین، انعطاف برای تغییر طراحی و تعداد محدود
سناریو 4: تولید قطعات توخالی بزرگ برای وسایل نقلیه
هدف: قطعات سبک و مقاوم، سری محدود
روش پیشنهادی: Twin-sheet وکیوم فرمینگ
دلیل: امکان تولید قطعات توخالی بزرگ بدون هزینه قالب بالای تزریق پلاستیک
مقایسه اقتصادی جامع
هزینه اولیه قالب:
وکیوم فرمینگ: چند صد تا چند هزار دلار
تزریق پلاستیک: ۱۰,۰۰۰ تا ۵۰,۰۰۰ دلار و حتی بیشتر
هزینه تولید هر قطعه:
وکیوم فرمینگ: بالا در تعداد زیاد، مقرونبهصرفه برای سری کوچک
تزریق پلاستیک: پایین در تولید انبوه، اقتصادی فقط در حجم بالا
سرعت تولید:
وکیوم فرمینگ: سریع برای نمونه و سری کوتاه
تزریق پلاستیک: کند برای نمونه اولیه، سریع برای سری بلند
انعطاف طراحی:
وکیوم فرمینگ: بسیار انعطافپذیر، تغییر قالب سریع و ارزان
تزریق پلاستیک: محدود، تغییر قالب هزینهبر
جمعبندی نهایی
قاعده کلی تصمیمگیری صنعتی:
| نوع پروژه | مناسبترین روش | دلیل انتخاب |
|---|---|---|
| نمونه اولیه یا سری کوتاه | وکیوم فرمینگ | هزینه پایین، سرعت بالا، انعطاف زیاد |
| تولید انبوه و سری بزرگ | تزریق پلاستیک | جزئیات دقیق، ضخامت یکنواخت، هزینه هر قطعه پایین در تولید زیاد |
| قطعات بزرگ، توخالی و سبک | Twin-sheet وکیوم فرمینگ | تولید سریع، هزینه قالب پایین، مناسب قطعات بزرگ |
| قطعات پیچیده و چندقسمتی | تزریق پلاستیک | جزئیات عالی و مقاوم، مناسب تولید بلندمدت |
نکته حرفهای: ترکیب روشها معمولاً بهترین راهکار است:
ابتدا نمونه با وکیوم فرمینگ
سپس تولید انبوه با تزریق پلاستیک
دیاگرام جامع مقایسه وکیوم فرمینگ و تزریق پلاستیک
این نمودار شامل چهار بخش اصلی است:
1. مراحل تولید
وکیوم فرمینگ:
انتخاب و برش ورق پلاستیک
گرم کردن ورق
قرار دادن روی قالب و ایجاد خلأ
خنک کردن و تثبیت شکل
برش و اصلاح نهایی
تزریق پلاستیک:
ذوب پلاستیک در سیلندر حرارتی
تزریق پلاستیک مذاب به قالب
خنک کردن و سفت شدن قطعه
خارج کردن قطعه از قالب
مونتاژ و پرداخت سطح
2. شاخصهای کلیدی مقایسه
| شاخص | وکیوم فرمینگ | تزریق پلاستیک |
|---|---|---|
| حجم تولید | کم تا متوسط | متوسط تا زیاد |
| پیچیدگی جزئیات | ساده تا متوسط | پیچیده و دقیق |
| هزینه قالب | پایین | بالا |
| سرعت تولید | سریع نمونه و سری کوتاه | سریع سری بلند، کند نمونه اولیه |
| ضخامت یکنواخت | متوسط | عالی |
| انعطاف طراحی | بالا | محدود |
| امکان قطعات توخالی | محدود | عالی |
3. نمودار هزینه و نقطه سر به سر
محور X: تعداد قطعه
محور Y: هزینه واحد قطعه
نمودار نشان میدهد که:
برای تعداد <5,000–10,000 قطعه، وکیوم فرمینگ اقتصادیتر است برای تعداد >50,000 قطعه، تزریق پلاستیک مقرونبهصرفهتر است
4. کاربرد صنعتی و سناریوهای پیشنهادی
| کاربرد | روش پیشنهادی | دلیل |
|---|---|---|
| نمونه اولیه داشبورد خودرو | وکیوم فرمینگ | هزینه پایین، انعطاف بالا |
| تولید انبوه بستهبندی شکلات | تزریق پلاستیک | جزئیات دقیق، هزینه هر قطعه پایین |
| سینی ابزار پزشکی | وکیوم فرمینگ | سری کوتاه و انعطاف طراحی |
| قطعات توخالی بزرگ | Twin-sheet وکیوم فرمینگ | هزینه قالب پایین، مناسب قطعات بزرگ |
| قطعات پیچیده و چندقسمتی | تزریق پلاستیک | جزئیات دقیق و مقاوم |
جمعبندی و استراتژی حرفهای
وکیوم فرمینگ: نمونه اولیه، قطعات بزرگ و سری کوچک تا متوسط
تزریق پلاستیک: تولید انبوه، جزئیات پیچیده و ضخامت یکنواخت
استراتژی ترکیبی: نمونه اولیه با وکیوم فرمینگ → تولید انبوه با تزریق پلاستیک
این روش ترکیبی باعث صرفهجویی در زمان و هزینه میشود و امکان اصلاح طراحی قبل از تولید انبوه را فراهم میکند.
