مراحل اجرای وکیوم فرمینگ
از طراحی قالب تا تولید نهایی قطعه پلاستیکی
مقدمه
وکیوم فرمینگ (Vacuum Forming) یکی از مهمترین و پرکاربردترین روشهای شکلدهی پلاستیکهای ترموپلاستیک است که به دلیل هزینه پایین قالبسازی، سرعت مناسب تولید و انعطافپذیری بالا، در صنایع مختلفی مانند بستهبندی، پزشکی، خودروسازی، تبلیغات و تجهیزات صنعتی کاربرد گسترده دارد.
اما برخلاف تصور عمومی، وکیوم فرمینگ فقط «گرم کردن یک ورق و مکش هوا» نیست؛ بلکه یک فرآیند مهندسیشده و چندمرحلهای است که اگر هر مرحله بهدرستی اجرا نشود، کیفیت نهایی قطعه بهشدت افت میکند.
در این مقاله، مراحل اجرای وکیوم فرمینگ را از ایده و طراحی قالب تا تولید نهایی و کنترل کیفیت بهصورت کامل بررسی میکنیم.
مرحله اول: تعریف نیاز و مشخصات قطعه
قبل از هر کار فنی، باید به این سؤالها پاسخ داده شود:
قطعه چه کاربردی دارد؟ (بستهبندی، صنعتی، تزئینی، پزشکی)
مقاومت مکانیکی چقدر مهم است؟
شفافیت نیاز است یا خیر؟
تیراژ تولید چقدر است؟
محدودیت هزینه وجود دارد یا نه؟
این مرحله پایه تمام تصمیمات بعدی است، از انتخاب ماده گرفته تا نوع قالب.
مرحله دوم: انتخاب ماده اولیه مناسب
در این مرحله، با توجه به کاربرد قطعه، ماده مناسب انتخاب میشود. متداولترین مواد:
ABS: قطعات صنعتی، مقاوم و بزرگ
PET: بستهبندی شفاف و غذایی
PVC: قطعات اقتصادی و عمومی
PS: بستهبندی ساده و ارزان
انتخاب ماده تأثیر مستقیم دارد بر:
دمای فرآیند
نوع قالب
ضخامت ورق
کیفیت سطح نهایی
مرحله سوم: طراحی قطعه (Product Design)
طراحی قطعه در وکیوم فرمینگ باید سازگار با فرآیند باشد، نه صرفاً زیبا.
اصول مهم در طراحی قطعه:
زاویه خروج مناسب (Draft Angle حداقل 3–5 درجه)
پرهیز از دیوارههای کاملاً عمودی
شعاع مناسب در گوشهها (عدم گوشه تیز)
کنترل عمق قطعه نسبت به ضخامت ورق
طراحی نامناسب = پارگی ورق، افت ضخامت یا گیرکردن قطعه در قالب
مرحله چهارم: طراحی قالب وکیوم فرمینگ
قالب مهمترین بخش فرآیند است.
انواع قالبها:
قالب MDF یا چوبی: نمونهسازی، تیراژ کم
قالب رزینی: نیمهصنعتی
قالب آلومینیومی: تولید صنعتی، تیراژ بالا
نکات کلیدی در طراحی قالب:
سوراخهای مکش هوا (Vent Holes)
مسیر تخلیه هوا یکنواخت
سطح پرداخت مناسب
پیشبینی انقباض ماده پس از سرد شدن
کیفیت قالب مستقیماً کیفیت قطعه نهایی را تعیین میکند.
مرحله پنجم: ساخت قالب
پس از نهاییشدن طراحی، قالب ساخته میشود.
مراحل ساخت قالب شامل:
ماشینکاری (CNC)
پرداخت سطح
ایجاد سوراخهای وکیوم
تست اولیه مکش
در قالبهای صنعتی:
دقت ابعادی
یکنواختی سطح
و دوام قالب
بسیار حیاتی است.
مرحله ششم: آمادهسازی دستگاه و مواد
قبل از شروع تولید:
ورق پلاستیکی با ضخامت مناسب برش داده میشود
ورق در فریم دستگاه قرار میگیرد
دستگاه وکیوم فرمینگ تنظیم میشود:
دمای هیتر
زمان گرمایش
قدرت مکش
زمان سردسازی
تنظیمات دستگاه باید متناسب با نوع ماده باشد.
مرحله هفتم: گرمکردن ورق پلاستیکی
ورق پلاستیکی توسط المنتها گرم میشود تا به حالت نرم و شکلپذیر برسد.
نکات مهم:
گرمایش باید یکنواخت باشد
گرمایش بیش از حد → نازکشدن یا سوختگی
گرمایش کم → عدم فرمگیری کامل
ظاهر ورق در این مرحله معمولاً کمی آویزان میشود که نشانه رسیدن به دمای مناسب است.

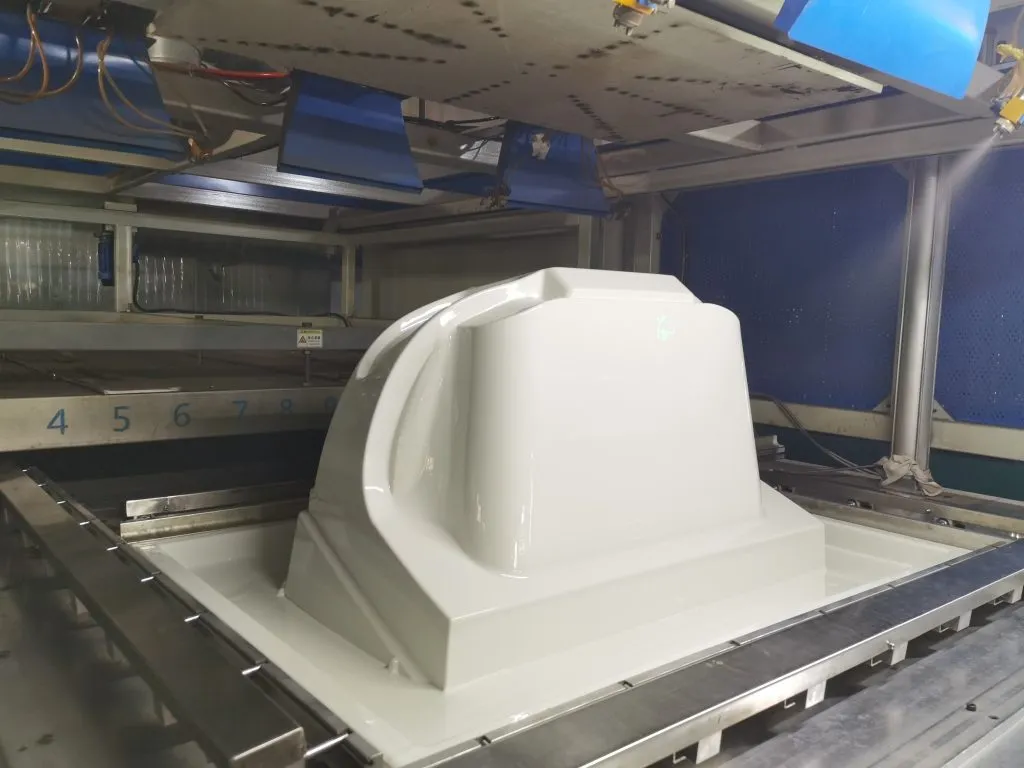

مرحله هشتم: شکلدهی با مکش (Vacuum Forming)
در این مرحله:
قالب به ورق نزدیک میشود (یا برعکس)
هوای بین قالب و ورق تخلیه میشود
فشار هوا، ورق را روی قالب میکشد
ورق شکل قالب را به خود میگیرد
در برخی موارد:
از Plug Assist برای فرمدهی بهتر قطعات عمیق استفاده میشود.
مرحله نهم: سردسازی و تثبیت شکل
پس از فرمدهی:
ورق باید روی قالب سرد شود
سردسازی میتواند طبیعی یا با فن/آب باشد
سردسازی یکنواخت از تاببرداشتن جلوگیری میکند
عجله در این مرحله باعث تغییر شکل قطعه میشود.
مرحله دهم: جداسازی قطعه از قالب
پس از سرد شدن:
مکش قطع میشود
قطعه بهآرامی از قالب جدا میشود
طراحی درست زاویه خروج در این مرحله اهمیت خود را نشان میدهد.
مرحله یازدهم: برش و پرداخت نهایی (Trimming)
در این مرحله:
لبههای اضافی برش داده میشود
سوراخها یا جزئیات نهایی ایجاد میشود
روشهای برش:
دستی
CNC
قالب برش (Die Cutting)
مرحله دوازدهم: کنترل کیفیت نهایی
قطعه نهایی از نظر موارد زیر بررسی میشود:
یکنواختی ضخامت
کیفیت سطح
دقت ابعادی
نبود ترک، حباب یا چروک
تطابق با کاربرد نهایی
قطعات معیوب:
بازیافت میشوند
یا دوباره ذوب و استفاده میگردند (بسته به ماده)
جمعبندی نهایی
وکیوم فرمینگ یک فرآیند ساده در ظاهر اما دقیق در اجرا است. موفقیت در این روش به هماهنگی کامل بین موارد زیر بستگی دارد:
طراحی درست قطعه
انتخاب ماده مناسب
قالب اصولی
تنظیم دقیق دستگاه
کنترل کیفیت مستمر
«در وکیوم فرمینگ، کیفیت نهایی محصول از اولین تصمیم طراحی آغاز میشود، نه از دستگاه.»
نکات اجرایی مهم در هر مرحله از وکیوم فرمینگ (تجربهمحور)
1. نکات کلیدی در مرحله طراحی قطعه
طراحی خوب، 50٪ موفقیت پروژه است.
نکات حرفهای:
عمق قطعه بیش از 3 برابر ضخامت ورق نباشد (در حالت معمول)
از گوشههای تیز اجتناب شود
اختلاف ضخامت ناگهانی در طراحی ایجاد نشود
اگر قطعه عمیق است، از ابتدا Plug Assist در نظر گرفته شود
بسیاری از مشکلات تولید، ریشه در طراحی اشتباه دارند نه دستگاه.
2. نکات حیاتی در طراحی و ساخت قالب
قالب قلب وکیوم فرمینگ است.
نکات اجرایی:
سوراخهای وکیوم باید ریز، متعدد و یکنواخت باشند
سوراخها در گوشهها و نقاط عمیق ضروریاند
سطح قالب نباید بیشازحد صیقلی یا زبر باشد
قالب آلومینیومی برای تولید صنعتی بهترین گزینه است
⚠ قالب ضعیف = مکش ناقص = قطعه معیوب
تنظیمات دستگاه؛ جایی که کیفیت ساخته یا خراب میشود
تنظیم گرمایش ورق
هدف: ورق باید «نرم و کشسان» شود، نه شُل و روان.
نشانههای تنظیم درست:
افتادگی یکنواخت ورق
نبود نقاط داغ یا سرد
سطح صاف و بدون حباب
نشانههای تنظیم غلط:
سوختگی لبهها
نازکشدن بیش از حد مرکز
چروک روی سطح
تنظیم مکش (Vacuum)
مکش ضعیف → جزئیات قالب منتقل نمیشود
مکش بیشازحد → پارگی یا افت ضخامت شدید
مکش باید متناسب با:
نوع ماده
ضخامت ورق
عمق قالب
تنظیم شود.
استفاده از Plug Assist (کمکقالب)
Plug Assist در قطعات عمیق یا حساس ضروری است.
مزایا:
توزیع یکنواخت ضخامت
کاهش پارگی
افزایش کیفیت سطح
مواد رایج Plug:
تفلون
چوب سخت
آلومینیوم با پوشش مناسب
عیوب رایج در وکیوم فرمینگ و علت آنها
1. نازکشدن بیش از حد کف قطعه
علت:
گرمایش بیشازحد
نبود Plug Assist
عمق زیاد قالب
راهحل:
کاهش دما
افزایش ضخامت ورق
استفاده از Plug
2. چروک روی دیوارهها
علت:
گرمایش نامناسب
مکش دیرهنگام
طراحی نامناسب زاویه خروج
راهحل:
تنظیم گرمایش
اصلاح طراحی قالب
3. کدر شدن سطح (در PET)
علت:
دمای بالا
رطوبت ورق
راهحل:
خشککردن ورق
کنترل دقیق دما
4. گیرکردن قطعه در قالب
علت:
زاویه خروج کم
سطح نامناسب قالب
راهحل:
اصلاح طراحی
استفاده از پوشش مناسب قالب
بهینهسازی تولید در وکیوم فرمینگ
کاهش ضایعات
استفاده مجدد از ضایعات (در مواد مجاز)
بهینهسازی چیدمان برش
تنظیم دقیق فرآیند
افزایش سرعت تولید
قالب آلومینیومی با سردسازی مناسب
تنظیم درست زمان سیکل
استفاده از برش CNC سریع
کاهش هزینه نهایی
انتخاب ماده متناسب با کاربرد
جلوگیری از تولید قطعه معیوب
طراحی بهینه از ابتدا
تفاوت تولید آزمایشی با تولید انبوه
تولید آزمایشی:
قالب ساده
تنظیمات قابل تغییر
تست ماده و ضخامت
تولید انبوه:
قالب صنعتی
تنظیمات پایدار
کنترل کیفیت مداوم
خطایی که در نمونهسازی نادیده گرفته شود، در تولید انبوه بسیار پرهزینه است.
نقش نیروی انسانی (اپراتور)
حتی با بهترین دستگاه:
اپراتور ضعیف → محصول ضعیف
اپراتور حرفهای → کیفیت پایدار
مهارت اپراتور شامل:
تشخیص دمای درست با مشاهده ورق
واکنش سریع به خطاها
تنظیم جزئی دستگاه
جمعبندی اجرایی نهایی
اگر بخواهیم مراحل اجرای وکیوم فرمینگ را به زبان حرفهای خلاصه کنیم:
نیازسنجی دقیق
انتخاب ماده هوشمندانه
طراحی سازگار با فرآیند
قالب اصولی
تنظیم دقیق دستگاه
کنترل کیفیت مستمر
بهینهسازی تولید
وکیوم فرمینگ موفق، نتیجه «دستگاه خوب» نیست؛
نتیجه تصمیمهای درست در هر مرحله است.
جمله پایانی بسیار کاربردی:
«در وکیوم فرمینگ، هر خطا قابل پیشگیری است؛
به شرط آنکه فرآیند را بشناسیم، نه فقط دستگاه را.»
مدیریت پروژه در اجرای وکیوم فرمینگ
در پروژههای حرفهای، وکیوم فرمینگ فقط یک فرآیند تولید نیست؛ بلکه یک پروژه مهندسی است.
مراحل مدیریت پروژه وکیوم فرمینگ
تعریف هدف و کاربرد محصول
انتخاب ماده و ضخامت
طراحی قطعه و قالب
نمونهسازی اولیه
اصلاح طراحی و فرآیند
تولید نیمهانبوه
تولید نهایی و تحویل
حذف یا سادهسازی هرکدام از این مراحل، ریسک پروژه را بالا میبرد.
مستندسازی فرآیند تولید (نکتهای که حرفهایها انجام میدهند)
کارخانههای موفق برای هر قطعه، شناسنامه تولید دارند.
اطلاعاتی که باید ثبت شود:
نوع ماده و برند ورق
ضخامت ورق
دمای گرمایش
زمان گرمایش
قدرت مکش
زمان سردسازی
نرخ ضایعات
مشکلات احتمالی
مزایا:
تکرارپذیری کیفیت
کاهش وابستگی به اپراتور خاص
افزایش بهرهوری در تولید بعدی
استانداردها و الزامات کیفی
بسته به کاربرد قطعه، رعایت استانداردها اهمیت زیادی دارد.
نمونه استانداردها:
صنایع غذایی: الزامات بهداشتی (Food Grade)
پزشکی: سطح صاف، بدون تخلخل
صنعتی: مقاومت مکانیکی و حرارتی
تبلیغاتی: ظاهر، یکنواختی و رنگ
انتخاب ماده و تنظیم فرآیند باید از ابتدا با استاندارد هدف هماهنگ باشد.
ایمنی در فرآیند وکیوم فرمینگ
وکیوم فرمینگ با وجود سادگی ظاهری، ریسکهای ایمنی دارد.
خطرات احتمالی:
سوختگی ناشی از هیتر
مکش قوی دستگاه
لبههای تیز قطعات برشخورده
بخارات برخی مواد (مثل PVC)
اقدامات ایمنی ضروری:
استفاده از دستکش نسوز
تهویه مناسب محیط
آموزش اپراتور
استفاده از عینک و لباس کار
ایمنی ضعیف = توقف تولید + هزینه پنهان
نگهداری و سرویس دستگاه وکیوم فرمینگ
نگهداری منظم، کیفیت را پایدار نگه میدارد.
چکلیست نگهداری:
بررسی المنتهای گرمایشی
کنترل پمپ وکیوم
تمیزکاری فیلترها
بررسی فریم نگهدارنده ورق
روانکاری قطعات متحرک
📌 بسیاری از عیوب تولید، نتیجه خرابی تدریجی دستگاه است نه خطای طراحی.
تفاوت دیدگاه مبتدی و حرفهای در وکیوم فرمینگ
| مبتدی | حرفهای |
|---|---|
| تمرکز روی دستگاه | تمرکز روی فرآیند |
| انتخاب ارزانترین ماده | انتخاب مناسبترین ماده |
| اصلاح خطا بعد از تولید | پیشگیری قبل از تولید |
| وابسته به اپراتور | وابسته به سیستم |
نقش تجربه و آزمون در موفقیت نهایی
هیچ مقالهای جای تجربه را نمیگیرد، اما:
تجربه بدون دانش = هزینه بالا
دانش بدون تجربه = خطای عملی
وکیوم فرمینگ موفق یعنی:
ترکیب دانش فنی + تجربه عملی + تصمیم اقتصادی
جمعبندی نهایی نهایی (پایان مرجع مقاله)
اگر بخواهیم کل فرآیند اجرای وکیوم فرمینگ را در چند جمله حرفهای جمعبندی کنیم:
وکیوم فرمینگ یک فرآیند ساده نیست؛ یک سیستم تصمیمگیری است
کیفیت نهایی محصول از طراحی شروع میشود، نه از دستگاه
ماده، قالب، تنظیمات و اپراتور یک زنجیرهاند
ضعف در یک حلقه، کل زنجیره را خراب میکند
جمله پایانی بسیار حرفهای و مناسب پایان مقاله:
«وکیوم فرمینگ موفق، نتیجه دستگاه گرانقیمت نیست؛
نتیجه فهم درست فرآیند، از طراحی تا تولید نهایی است.»
در این قسمت به بهینهسازی پیشرفته، اتوماسیون، تحلیل اقتصادی واقعی، مقیاسپذیری تولید، و آینده شغلی و صنعتی وکیوم فرمینگ میپردازیم.
بهینهسازی پیشرفته فرآیند وکیوم فرمینگ
پس از تسلط بر مراحل پایه، هدف تولیدکننده حرفهای این است که:
کیفیت را ثابت نگه دارد
هزینه را کاهش دهد
سرعت را افزایش دهد
1. بهینهسازی چرخه تولید (Cycle Time)
چرخه تولید شامل:
زمان گرمایش
زمان فرمدهی
زمان سردسازی
زمان برش
راهکارهای کاهش Cycle Time:
استفاده از قالب آلومینیومی با کانال سردکاری
تنظیم دقیق دما بهجای افزایش بیرویه
استفاده از فن یا هوای فشرده کنترلشده
همزمانسازی برش با تولید (Inline Trimming)
کاهش هر ثانیه در چرخه، در تیراژ بالا به صرفهجویی بزرگ تبدیل میشود.
اتوماسیون در وکیوم فرمینگ (سطح صنعتی پیشرفته)
در تولید حرفهای، وابستگی به نیروی انسانی کاهش مییابد.
نمونههای اتوماسیون:
کنترل دیجیتال دما و مکش
سیستم جابجایی خودکار ورق
برش CNC همزمان با تولید
ثبت خودکار پارامترهای فرآیند
مزایا:
کیفیت یکنواخت
کاهش خطای انسانی
افزایش سرعت تولید
امکان تولید 24 ساعته
تحلیل اقتصادی واقعی وکیوم فرمینگ
بسیاری فقط قیمت دستگاه را میبینند؛ حرفهایها هزینه کل مالکیت را محاسبه میکنند.
اجزای هزینه واقعی:
قیمت ماده اولیه
ضایعات تولید
استهلاک قالب
انرژی مصرفی
نیروی انسانی
هزینه اصلاح خطا
نکته مهم:
گاهی یک قالب گرانتر یا ماده بهتر،
هزینه نهایی هر قطعه را کاهش میدهد.
مقیاسپذیری تولید (Scaling Up)
یکی از مزیتهای مهم وکیوم فرمینگ، قابلیت رشد تدریجی تولید است.
مسیر رشد منطقی:
نمونهسازی با قالب ساده
تولید محدود
بهینهسازی فرآیند
قالب صنعتی
تولید انبوه
اتوماسیون
این ویژگی باعث میشود:
ریسک سرمایهگذاری کاهش یابد
کسبوکار بهتدریج رشد کند
مقایسه وکیوم فرمینگ با سایر روشها در پروژه واقعی
در پروژههای واقعی:
وکیوم فرمینگ برای تیراژ کم تا متوسط عالی است
هزینه قالب بسیار کمتر از تزریق پلاستیک
تغییر طراحی سریعتر و ارزانتر است
به همین دلیل:
استارتاپها
تولیدکنندگان نوپا
پروژههای سفارشی
بهسمت وکیوم فرمینگ میروند.
آینده شغلی و صنعتی وکیوم فرمینگ
برخلاف تصور، وکیوم فرمینگ یک فناوری «قدیمی» نیست.
دلایل رشد آینده:
نیاز به بستهبندی سفارشی
رشد صنایع غذایی و دارویی
تقاضای محصولات کمتیراژ
گرایش به مواد بازیافتی
کاهش هزینه قالبسازی
اپراتور، طراح قالب یا مهندس فرآیند وکیوم فرمینگ:
یک تخصص واقعی و کاربردی دارد
بهراحتی جایگزینپذیر نیست
ارزش افزوده ایجاد میکند
اشتباه نهایی که نباید مرتکب شد
بزرگترین اشتباه در وکیوم فرمینگ:
نگاهکردن به آن بهعنوان «کار ساده»
درحالیکه:
ساده اجرا میشود
اما عمیق فهمیده میشود
جمعبندی نهایی مطلق (پایان کامل مقاله)
اگر بخواهیم کل این مقاله را در چند اصل طلایی خلاصه کنیم:
وکیوم فرمینگ = تصمیمگیری هوشمندانه
طراحی، پایه کیفیت است
ماده، شخصیت قطعه را میسازد
قالب، کیفیت را تثبیت میکند
تنظیمات، تفاوت معمولی و حرفهای را رقم میزنند
مستندسازی، تکرارپذیری را تضمین میکند
بهینهسازی، سودآوری را ایجاد میکند
جمله پایانی بسیار قوی و مناسب پایان یک مرجع تخصصی:
«وکیوم فرمینگ موفق، نه با شانس،
بلکه با فهم عمیق فرآیند، از طراحی تا تولید نهایی ساخته میشود.»
ضمیمه ۱: واژهنامه تخصصی وکیوم فرمینگ
Vacuum Forming
فرآیند شکلدهی ورق پلاستیکی گرمشده با استفاده از مکش هوا روی قالب.
Thermoforming
دسته کلی فرآیندهای شکلدهی پلاستیک با گرما (وکیوم فرمینگ یکی از زیرمجموعههاست).
Plug Assist
ابزار کمکی برای هدایت ورق به داخل قالبهای عمیق و توزیع یکنواخت ضخامت.
Draft Angle (زاویه خروج)
شیب دیوارهها برای جدا شدن آسان قطعه از قالب.
Vent Holes
سوراخهای ریز روی قالب برای خروج هوای محبوس.
Cycle Time
مدت زمان کامل یک چرخه تولید (از گرمکردن تا جداسازی).
Trimming
مرحله برش و پرداخت لبههای قطعه فرمدادهشده.
ضمیمه ۲: پرسشهای پرتکرار درباره اجرای وکیوم فرمینگ
آیا وکیوم فرمینگ برای تولید انبوه مناسب است؟
بله، برای تیراژ کم تا متوسط بسیار مناسب است. در تیراژ بسیار بالا، تزریق پلاستیک مقرونبهصرفهتر میشود.
مهمترین عامل کیفیت قطعه چیست؟
طراحی درست قطعه و قالب، حتی مهمتر از دستگاه.
آیا میتوان ضایعات را دوباره استفاده کرد؟
در بسیاری از مواد (PS، PET، ABS) بله؛ اما باید کنترلشده باشد تا کیفیت افت نکند.
تفاوت وکیوم فرمینگ با ترموفرمینگ چیست؟
وکیوم فرمینگ سادهترین نوع ترموفرمینگ است؛ در روشهای پیشرفته از فشار مثبت هم استفاده میشود.
بیشترین خطا در تولید از کجاست؟
از گرمایش نادرست ورق و طراحی ضعیف قالب.
ضمیمه ۳: چکلیست اجرایی نهایی (قبل از شروع تولید)
قبل از طراحی
کاربرد قطعه مشخص شده
تیراژ برآورد شده
محدودیت هزینه بررسی شده
قبل از ساخت قالب
زاویه خروج مناسب
عمق متناسب با ضخامت
پیشبینی سوراخهای وکیوم
قبل از تولید
ماده و ضخامت تأیید شده
تنظیم دمای دستگاه
تست اولیه انجام شده
حین تولید
کنترل یکنواختی ضخامت
بررسی کیفیت سطح
ثبت پارامترهای تولید
ضمیمه ۴: فلوچارت متنی مراحل وکیوم فرمینگ
نیازسنجی
⬇
انتخاب ماده و ضخامت
⬇
طراحی قطعه
⬇
طراحی قالب
⬇
ساخت قالب
⬇
تنظیم دستگاه
⬇
گرمایش ورق
⬇
مکش و فرمدهی
⬇
سردسازی
⬇
جداسازی
⬇
برش و پرداخت
⬇
کنترل کیفیت
⬇
تولید نهایی
ضمیمه ۵: جمعبندی رسمی نهایی (نسخه قابل استفاده در پایان مقاله یا گزارش)
وکیوم فرمینگ یک فرآیند شکلدهی پلاستیک با ساختاری بهظاهر ساده اما با عمق فنی بالا است. اجرای موفق آن نیازمند:
درک صحیح از کاربرد محصول
انتخاب هوشمندانه ماده اولیه
طراحی سازگار با فرآیند
قالبسازی اصولی
تنظیم دقیق پارامترهای دستگاه
کنترل کیفیت و مستندسازی
بیتوجهی به هر یک از این مراحل، میتواند کیفیت نهایی، بهرهوری و سودآوری پروژه را بهطور جدی تحت تأثیر قرار دهد.
جمله پایانی رسمی و دانشگاهی:
«وکیوم فرمینگ زمانی به یک مزیت صنعتی تبدیل میشود که از یک فرآیند ساده، به یک سیستم مهندسیشده ارتقا یابد.»
